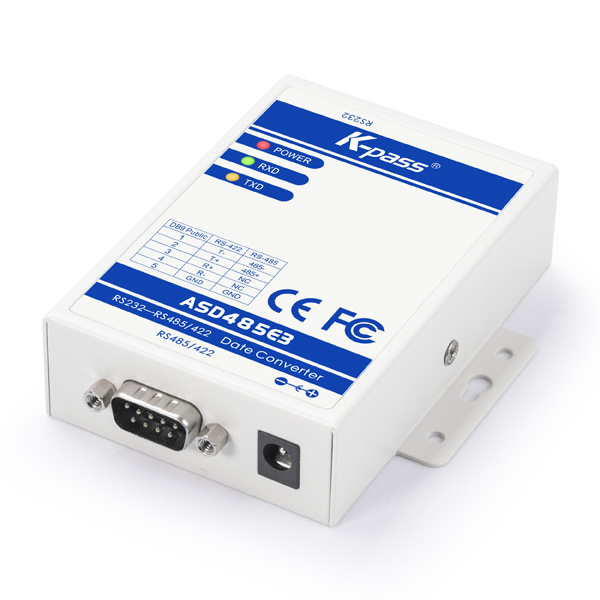

ASD485E3工業級高性能光電隔離防雷型接口轉換器： RS-232/RS-485/RS-422

      K-pass 凱帕斯 ASD485E3光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说男盘朢S-232轉換為RS-422、RS-485平衡差分的或信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR ）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。

      此保護器可以有效地抑制閃電（LIGHTNING ），提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。

      接口端通過RS-232一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、 RS-485端通過DB9公的連接器連接。轉換器內部帶有零延時自動收發轉換獨有的I/O電路自動控制數據流方向而不需任何握手信號如( RTS 、DTR )等，無需跳線設置實現全雙工(RS-422)、半雙工模式(RS-485) .轉換，即插即用確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于的RS-232工作方式作任何軟件的修改。

      ASD485E3光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個 RS-422 RS-485或接口設備，數據通訊速率300-115.2KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、 RS-232到 RS-485轉換。

技術參數

接口特性：  接口兼容EIA/TIA的RS-232C、 RS-485/RS-422標準

電氣接口：  RS-232接口輸入DB9母頭的連接器，RS-422/RS-485接口輸出DB9公頭的連接器

保護等級：  RS-422 、RS-485接口每線600W的雷擊浪涌保護

隔  離  度：  隔離電壓2500Vrms500DC連續

工作方式：  異步半雙工或異步全雙工

信號指示：  三個信號指示燈電源（PWR ）、發送（TXD）、接收（RXD ）

傳輸介質：  雙絞線或屏蔽線

傳輸速率：  115.2K BPS 到300M / 38.4K BPS到2.4KM / 9600 BPS到5KM

外形尺寸：  113mmX55mmX25mm

使用環境：  -25 ℃到70℃，相對濕度為5%到95%

傳輸距離：  0-5,000米（115200bps-9600bp）
