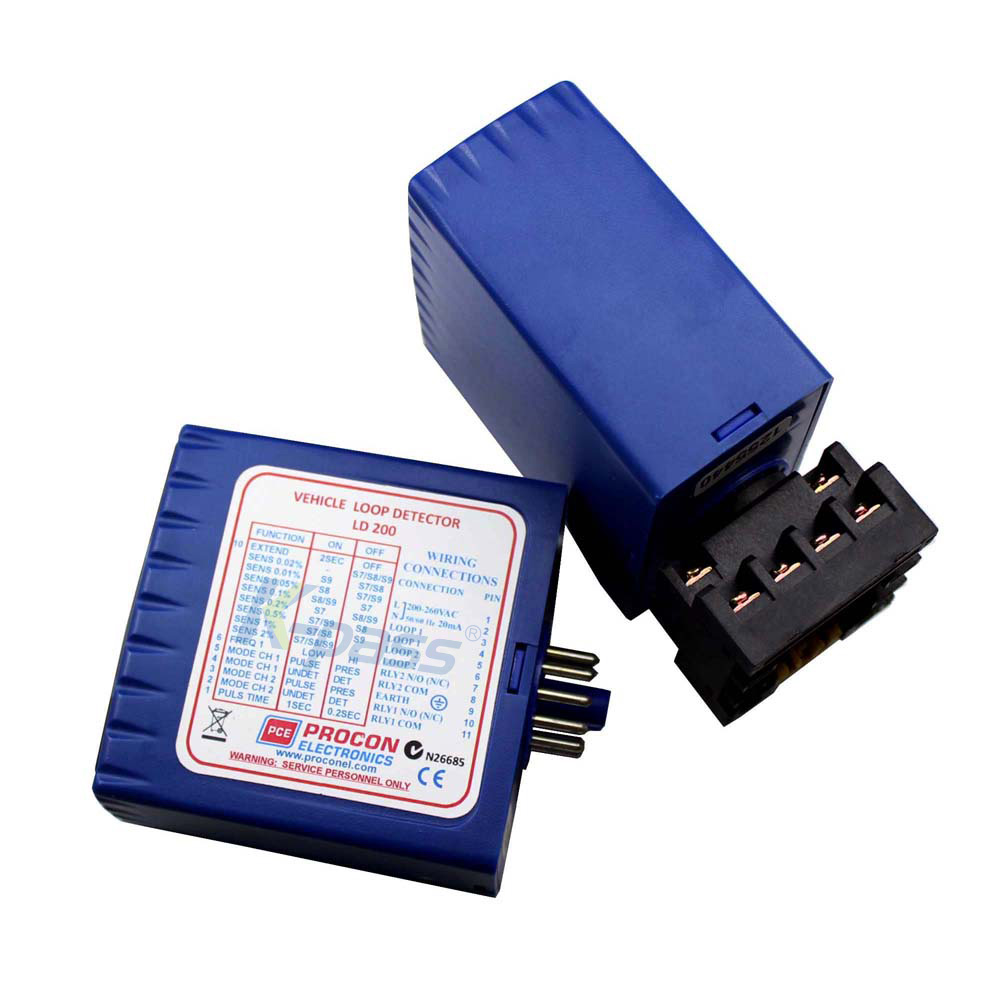

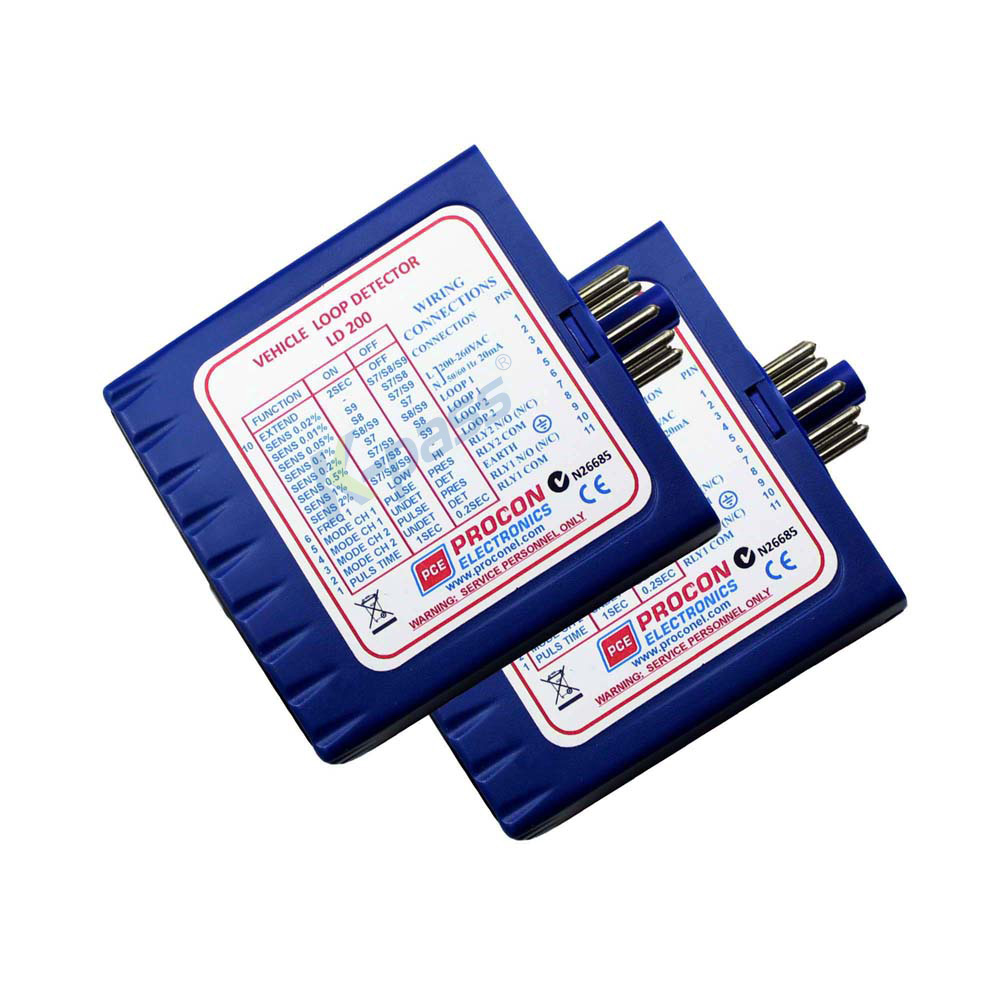

LD200/LD202雙通道線圈車輛檢測器(南非)

LD200/202是雙通道系列線圈車輛檢測器的一種，它使用了微處理器和表面封裝技術將很多功能集成在一個很小的盒子內。LD200/202在市場上很有競爭力并且非常容易設置和安裝。主要應用在停車場和路口收費方面。

主要特性

■  復位鍵按下復位鍵使得車輛檢測器在使用和測試時人工復位，并使感應線圈準備探測車輛。

■  脈沖繼電選擇 脈沖繼電可設置為壓到線圈或離開線圈。

■  靈敏度可選探測靈敏度在輸出一個探測結果時靈敏度系數很小改變。（％△L/L）在微動開關中有8級靈敏度可調，在設置和應用時非常靈活。

■  時間延長可選可使輸出的信號延長2秒。

■  線圈出錯指示當線圈開路或短路時，LED會有指示。

■  輸出繼電器常開/常閉可選內部跳線可以選擇輸出繼電器常開或常閉。

■  方向邏輯功能當車輛從1號線圈駛向2號線圈時,1號繼電器有輸出. 當車輛從2號線圈駛向1號線圈時,2號繼電器有輸出。SW2,4 ON ，SW3,5 OFF即可。繼電器功能

繼電器 有車 無車 線圈錯 無電源

存在輸出 N/O 合 開 合 合

N/C 開 合 開 開

脈沖繼電器 N/O 脈沖輸出合 開 開 開

N/C 脈沖輸出開 合 合 合

安裝指導

1、 檢測器應安裝在防水的箱內僅可能靠近線圈

2、 線圈和饋線應用1.5mm多股銅線，饋線應雙絞，每米20絞，使用一根無接點的銅線，如有接頭需要焊接并要防水，虛焊可能導致檢測器不正常工作，饋線會被干擾，需用屏蔽線，屏蔽線和檢測器的接地相聯。

3、 線圈是正方形或長方形的，每邊至少相距1m，線圈正常繞3圈，周長大于10m的線圈，繞2圈，小于6m繞4圈，如有2個線圈相距很近，建議一個線圈繞3圈，另一個繞4圈。以防串?dāng)_。

4、 串?dāng)_是指2個相鄰的線圈之間的干擾，為避免檢測器的誤動作，建議線圈相距至少2m,并且使用不同的頻率。

5、 對于線圈安裝，在路面上割一個槽，為防止損壞線圈的線纜在角上切一個45度的角，槽寬為4mm,深30－50，一個角上引出一個槽至路邊。

6、 最好的結果是沒有焊接點，線圈繞3圈和檢測器相連，饋線需雙絞。

7、 在線圈和饋線埋設好后，槽可以用環氧數脂或?yàn)r青添埋。

故障診斷

現象 可能的原因 解決方法電源燈不亮 沒有供電（220V/24V） 檢查接線座1、2是否接正確檢測燈無規律閃爍 線圈或饋線沒有接好。

可能有附近的線圈串?dāng)_ 檢查線路，是否有斷路，擰緊螺絲接頭。

用改變頻率的辦法。大線圈用低頻，小線圈用高頻。

檢測燈有時亮 線圈或饋線有問題

地下線圈有移動 檢查線路。擰緊螺絲接頭，饋線是否雙絞，檢查彎曲的線路。檢查路面是否有損

線圈出錯燈在閃爍 線圈系數太小或線圈短路 檢查線圈和饋線是否有短路，如沒有可能需加圈數

線圈出錯燈一直亮 線圈系數太大或線圈開路 檢查線圈是否開路，如線圈系數太大可減少圈數

面板開關設置

開關設置

序號 功 能 ON OFF

10 延時選擇ON輸出有2S延長 2SECS OFF

7.8.9 0.02%靈敏度 -- S7/S8/S9

7.8.9 0.01% S9 S7/S8

7.8.9 0.05% S8 S7/S9

7.8.9 0.1% S8/S9 S7

7.8.9 0.2% S7 S8/S9

7.8.9 0.5% S7/S9 S8

7.8.9 1% S7/S8 S9

7.8.9 2% S7/S8/S9 --

6 頻率調節 低 高

5 線圈1的模式選擇 脈沖輸出 存在輸出

4 線圈1的模式選擇 離開線圈輸出 壓到線圈輸出

3 線圈2的模式選擇 脈沖輸出 存在輸出

2 線圈2的模式選擇 離開線圈輸出 壓到線圈輸出

1 脈沖寬度離開線圈 1S 0.2S
