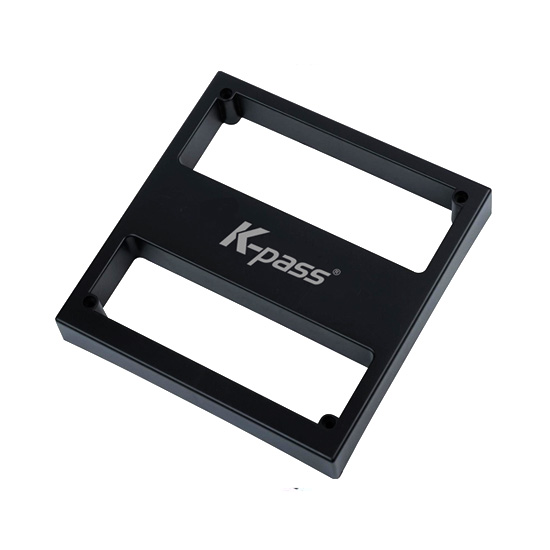

K-pass凱帕斯RF1001E遠距離讀卡器（ 125KHz Long Range Proximity Card Reader）引進美國核心技術，完全自主知識產權，功耗小、靈敏度高、讀卡距離遠，高性能，低價格，抗干擾，穩定性強，主要應用于智能停車場、出入通道管理、門禁控制等一卡通行業。內置接收天線，工作頻率為標準125KHz，使用EM格式非接觸射頻ID卡。

基本原理

1、非接觸式射頻ID卡：

       每個卡片內都有一個小芯片和感應線圈。價格低廉、國內最普及的EM ID卡，大都為瑞士EM或臺灣GK公司的4100、4102系列IC芯片 + 線圈 + 卡基封裝而成。每張卡有且只有一個唯一的、不可更改和復制的ID內碼（64位2進制加密的永不重復的卡號），因其安全可靠、價格低廉而大量應用于身份識別、產品防偽等領域。

2、射頻ID卡讀卡器 讀卡原理：

       當卡片靠近讀卡器時，讀卡器與卡片之間通過內部的射頻電路和感應天線感應，使讀卡器獲得特定的加密信號，進而翻譯后成為某種格式的卡號，以某種通訊協議輸出給目標設備（如電腦等）。

技術特點

       RF1001E遠距離讀卡器是應用于125k 頻率，完全自主知識產權設計，高性能，支持EM-ID卡，普通EM卡可讀取距離500mm以上，如果使用遠距離卡，可以最大感應距離達到1350mm（依據型號的不同最遠讀卡距離也會有不同，K-pass RF1001E最大感應讀卡距離超過1000mm，其他型號請致電授權經銷商咨詢），它的優異性能主要有自動調諧和數字濾波，這些性能有效增加了讀出距離并減少了雜訊振蕩和干擾。

       RF1001E遠距離讀卡器其數據輸出格式有韋根W26 、W34、RS485和RS232。除此之外，遠距離讀卡器所特有的抗干擾軟件系統，使兩臺讀卡器在非常接近的時候，依然可以基本保持原有的工作狀態，并不明顯縮短距離。另外K-pass RF1001E讀卡機采用環氧樹脂完全密封，可以將惡劣環境的干擾降至最低限度。

       RF1001E遠距離讀卡器引進美國先進技術和原裝核心芯片，原裝進口射頻讀卡模塊生產的，價格低廉，性能超值，各項讀卡性能指標超群，均承受了嚴格的實際環境測試，并表現的卓越的測試成績，得到了客戶的高度贊譽！

技術參數

■   性能特點：  完全自主知識產權設計，功耗小、靈敏度高、讀卡距離遠，高性能、低價格、抗干擾、穩定性強。

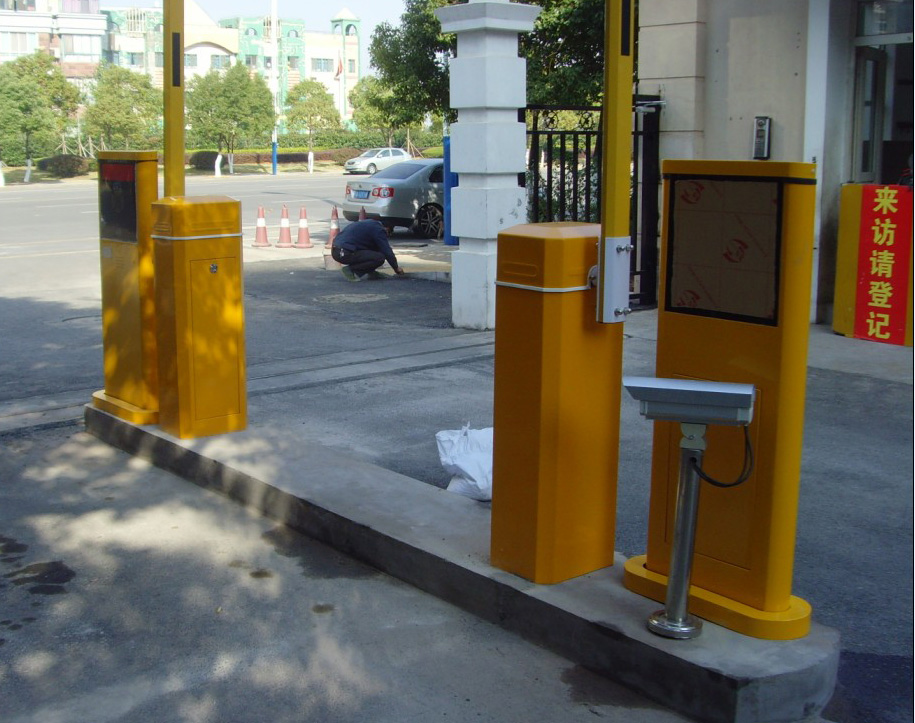

■   產品用途：  智能停車場、醫院、銀行、圖書館、工廠等出入通道管理，還包括鐵路扎道、車輛出入統計管理等；

■   讀卡距離：  普通EM卡可讀取距離500mm以上；

                         如果使用遠距離卡，可以最大感應距離達到1350mm（依據型號的不同最遠讀卡距離也會有不同，

                         K-pass RF1001E 最大感應讀卡距離超過1000mm，其他型號請致電授權經銷商咨詢）；

■   讀卡類型：  EM ； ID

■   支持芯片：  EM4100；  TK4100

■   工作頻率：  125KHZ， 內置接收天線；

■   通訊格式：  Wiegand26 / 34； RS232 和 485格式（需出廠時指定）；

■   讀卡距離：  5 cm

■   工作電壓：  DC 9V～15V

■   工作電流：  < 100mA

■   待機電流：  < 30～80mA

■   感應速度：  20 ms

■   加密方式：  曼碼調制

■   傳輸距離：  < 80 米

■   電抗擾度：  ±6kV接觸放電，±8kV空氣放電

■   保護措施：  限流保護（自復保險絲）、半導體防雷保護、TVS保護

■   設備保護：  電源反接保護，數據線耐壓保護（最高 ±15v）

■   工作指示：  蜂鳴器、指示燈（藍色、綠色）待機亮紅燈，刷卡閃綠燈及發出蜂鳴聲

■   工作環境：  溫度-20℃~70℃，   濕度5~90%

■   防護等級：  環氧樹脂灌膠IP66（全密封設計，防水防潮防塵）

■   包裝設計：  防塵、防潮、全密封設計

■   外殼材料：  ABS

■   外觀尺寸：  24 * 23.5 * 3.5cm（長 * 寬 * 厚）；

■   包裝重量：  800 g

聲音提示

       上電時蜂鳴器器會提示“滴，滴，滴，滴，滴，滴，滴”的七聲提示（代表設備正初始化）。

       感應到卡片后，設備會提示“滴”的一聲。

注意事項

       該設備的讀卡距離與安裝環境略有影響，比如大面積的金屬和強低頻率信號干擾都會對讀卡距離有點影響，應遠離干擾源如電源主線，不要把天線安裝于大塊鋼板上，否則距離會縮短，甚至自動調諧會超出范圍，適當金屬固定架是允許的。

       計算機在DOS 狀態下其顯示器會嚴重干擾讀卡機，特別是老式顯示器更為嚴重，除此，如激光打印機等，振蕩同樣會引起讀出距離縮短。機器上電自檢過程中，感應區內最好不要有感應卡存??！否則也會影響自動調協，達不到最理想的讀卡效果。

       安裝注意事項：  安裝該設備時，請盡量接線牢固，不使用的信號線最好不要留出線頭，以免產生短路等問題。讀卡器須安裝在木制、水泥或磚制墻面上，或放置在桌面上。周圍120厘米半徑內不得有大面積鋼鐵制品。因不嚴格按照說明說操作或非產品原因損害，例如電源短路、電源過載、產品碰撞、撞擊、燙損等不屬于免費保修范圍！

服務承諾

■   產品保修期為18個月，保修期內免費換新（詳見最新保修條款)。

■   如買方有意破壞或更改產品標識貼，造成我方無法正確識別出貨日期或我方發現為偽造或更改的標簽，我方有權拒絕保修。

■   如遇產品標識貼損壞或出貨日期無法清晰辨認等，以我方登記的產品序列號對應記錄的保修起始日期為準。

■   因不嚴格按照說明書操作或非產品原因損害，例如運輸破損、電源短路、電源過載、產品碰撞、撞擊、燙損等不屬于免

■   費保修范圍，并不承擔給對方或最終客戶帶來直接或間接或連帶損失的賠償責任等！

■   保修期外產品終身有償保修，只收取零件成本費用。

■   產品咨詢和售后服務請致電： 400-030-5088
